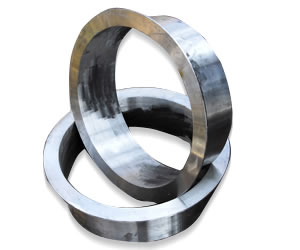

翻边

在翻边过程中,毛坯外缘部分由于受到压边力的约束或由于外缘宽度与翻边孔直径之比较大通常是不变形区,竖壁部分已经变形是传力区,带孔底部是变形区.变形区处于双向拉应力状态(板厚方向的应力忽略不计),变形区在拉应力的作用下要变薄,这一点与胀形相同.

对于非圆孔的内孔翻边,变形区沿翻边线其应力与应变分布是不均匀的.在翻边高度相同的情况下,曲率半径较小的部位,切向拉应力和切向伸长变形较大;而曲率半径较大的部位,切向拉应力和切向伸长变形较小.

尺寸
翻边: 1/2"～24"
DN15～DN600

壁厚
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100,
sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
最大壁厚可到: 200mm

材质
碳钢: ASTM/ASME A234 WPB-WPC
合金: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
不锈钢: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
低温钢 : ASTM/ASME A402 WPL 3-WPL 6
高性能钢: ASTM/ASME A860 WPHY 42-46-52-60-65-70

标准
GB/T12459-2005
ASME B16.9-2007 ASME B16.25-2007
MSS SP 43-2008
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968
AFNOR NF A 49-170-1-1999 AFNOR NF A 49-170-2-2009 AFNOR NF A 49-170-3-2009 AFNOR NF A 49-170-4-2009

生产工艺:
采用弯曲、挤压、推制、模压、机械加工等冷加工或热加工方法成型.

应用行业:
电力、石油天然气、石化、化工、船舶、供热、造纸、冶金等.
